Bare-metal 시스템에서 부트로더의 동작 방식

임베디드 시스템에서 부트로더(Bootloader)는 전원을 켠 후 가장 먼저 실행되는 소프트웨어입니다. 특히 Bare-metal 시스템에서는 운영체제가 없는 환경에서 애플리케이션을 직접 실행하기 위한 초기화 작업을 수행합니다. 이러한 환경에서는 부트로더의 동작이 단순하지만, 시스템의 동작을 결정짓는 중요한 역할을 합니다. 이번 글에서는 Bare-metal 시스템에서 부트로더가 어떻게 동작하는지 살펴보겠습니다.

Bare-metal 부트로더란?

Bare-metal 시스템에서 부트로더는 OS가 없는 환경에서 동작하며, 하드웨어 초기화와 애플리케이션 실행을 담당합니다. 이 과정은 다음과 같은 단계를 포함합니다.
• 하드웨어 초기화: CPU, 메모리, 클럭 등을 설정하여 시스템 환경을 준비.
• 애플리케이션 로드: 저장장치(예: 플래시 메모리)에서 애플리케이션을 읽어와 실행 준비.
• 제어권 전달: 초기화가 완료되면 애플리케이션으로 점프하여 실행 시작.

Bare-metal 부트로더의 동작 과정

Bare-metal 부트로더는 보통 다음과 같은 순서로 동작합니다.

1. 전원 인가 및 리셋

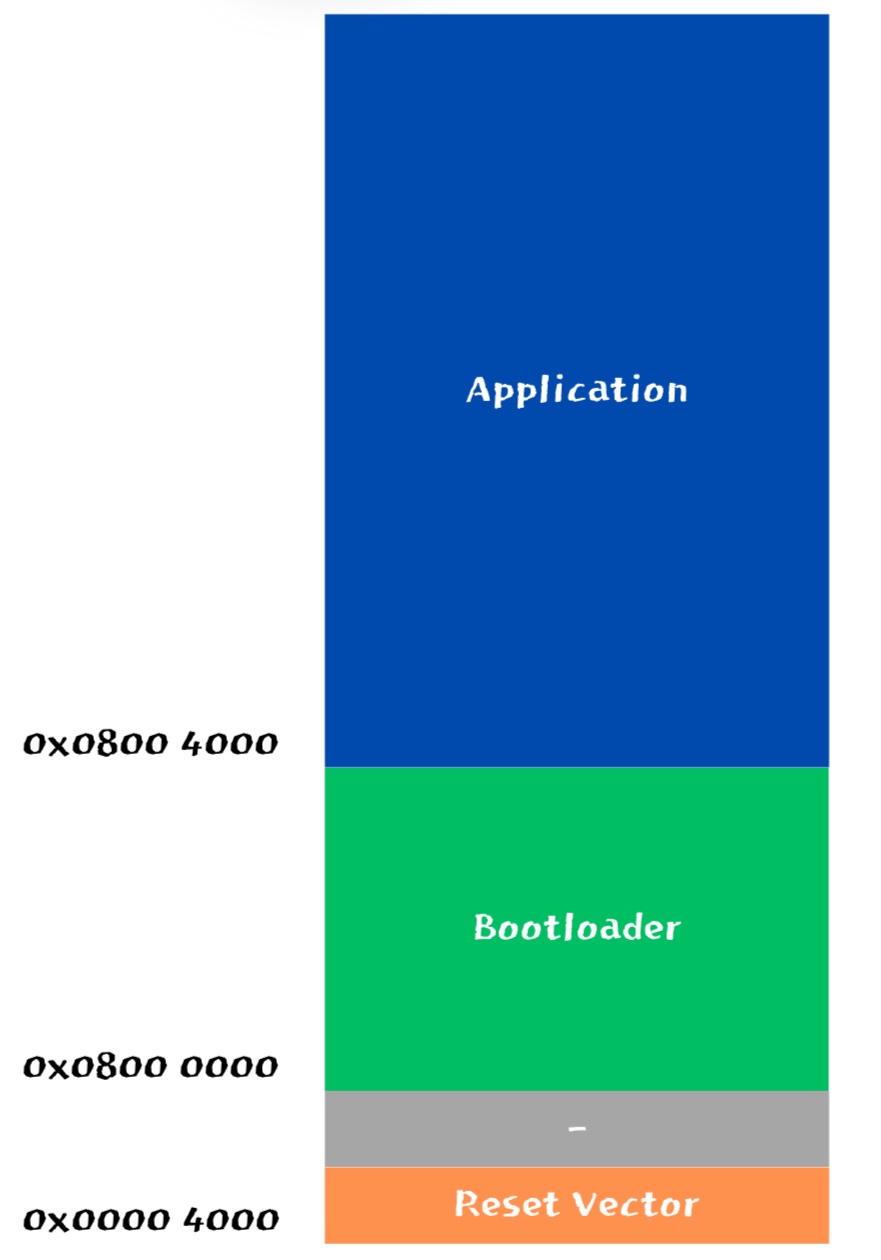

부트로더를 사용할 때 메모리 레이아웃 예시

시스템이 전원을 받으면 CPU는 리셋 벡터(reset vector)로 지정된 주소에서 첫 번째 명령어를 실행합니다. 이 주소는 보통 메모리의 고정된 위치(예: 0x08000000)이며, 부트로더의 시작점입니다.

2. 하드웨어 초기화

• 클럭 설정: CPU와 주변장치가 정상적으로 동작할 수 있도록 클럭 주파수를 설정합니다.
• RAM 초기화: 메모리를 사용할 수 있도록 준비하고, 스택 포인터(Stack Pointer)를 설정합니다.
• 필수 주변장치 초기화: UART, GPIO, SPI 등 애플리케이션 실행에 필요한 주변장치를 설정합니다.

3. 애플리케이션 로드

• 플래시 메모리나 EEPROM에 저장된 애플리케이션 코드를 읽어와 RAM으로 복사합니다.
• 코드와 데이터를 적절한 메모리 영역에 배치하고, 실행 준비를 완료합니다.

4. 제어권 전달

• 애플리케이션의 진입점(entry point) 주소로 점프하여 실행을 시작합니다.
• 이 단계에서 부트로더의 역할은 끝나고, 시스템은 애플리케이션의 제어 하에 들어갑니다.

ARM Cortex-M 시스템의 예시

ARM Cortex-M 기반 Bare-metal 시스템에서 부트로더의 동작을 구체적으로 살펴보겠습니다.
1. 리셋 벡터 실행
- 부팅 시 프로세서는 벡터 테이블에서 리셋 핸들러 주소를 읽고 해당 주소로 이동합니다.
- 스택 포인터(MSP, Main Stack Pointer)를 초기화합니다.
2. 초기화 작업
- 클럭 및 GPIO 초기화.
- RAM을 설정하고, 애플리케이션 실행을 위한 기본 환경 준비.
3. 애플리케이션 로드 및 실행
- 플래시 메모리에서 애플리케이션 코드를 읽어와 RAM에 복사.
- main() 함수와 같은 진입점으로 점프하여 실행 시작.

Bare-metal 부트로더 설계 시 고려사항

Bare-metal 시스템의 부트로더는 간단한 구조이지만, 설계 시 다음과 같은 점들을 고려해야 합니다.
1. 부팅 속도 최적화
초기화 작업을 최소화하고, 필요한 작업만 수행하여 빠르게 애플리케이션을 실행할 수 있도록 해야 합니다.
2. 메모리 관리
제한된 자원을 효율적으로 사용해야 합니다. 예를 들어, 플래시 메모리에 코드를 저장하고 실행 시 필요한 데이터만 RAM으로 복사합니다.
3. 복구 기능
부팅 과정에서 오류가 발생할 경우 안전하게 복구할 수 있는 기능을 추가할 수 있습니다. 예를 들어, 부팅 실패 시 펌웨어 업데이트를 트리거할 수 있습니다.
4. 단순성
Bare-metal 환경에서는 복잡한 기능이 필요하지 않으므로, 부트로더는 단순하고 안정적으로 설계해야 합니다.

Bare-metal 부트로더의 특징

Bare-metal 부트로더는 OS 기반 시스템과 다르게 단순하면서도 효율적인 특징을 가집니다.
• 운영체제가 없음
부트로더가 직접 하드웨어와 상호작용하며, 애플리케이션 실행 후 역할이 끝납니다.
• 작고 효율적
코드 크기가 작으며, CPU와 메모리 자원을 거의 사용하지 않습니다.
• 빠른 부팅
불필요한 작업이 없기 때문에 부팅 속도가 매우 빠릅니다.

마치며

Bare-metal 시스템의 부트로더는 하드웨어 초기화와 애플리케이션 실행이라는 단순한 역할에 집중합니다. 특히 운영체제가 없는 환경에서는 부트로더가 시스템의 핵심적인 역할을 담당하며, 안정성과 효율성이 중요합니다.

임베디드 시스템 설계에 관심이 있다면 Bare-metal 부트로더의 동작 원리를 이해하는 것이 좋은 출발점이 될 것입니다.
